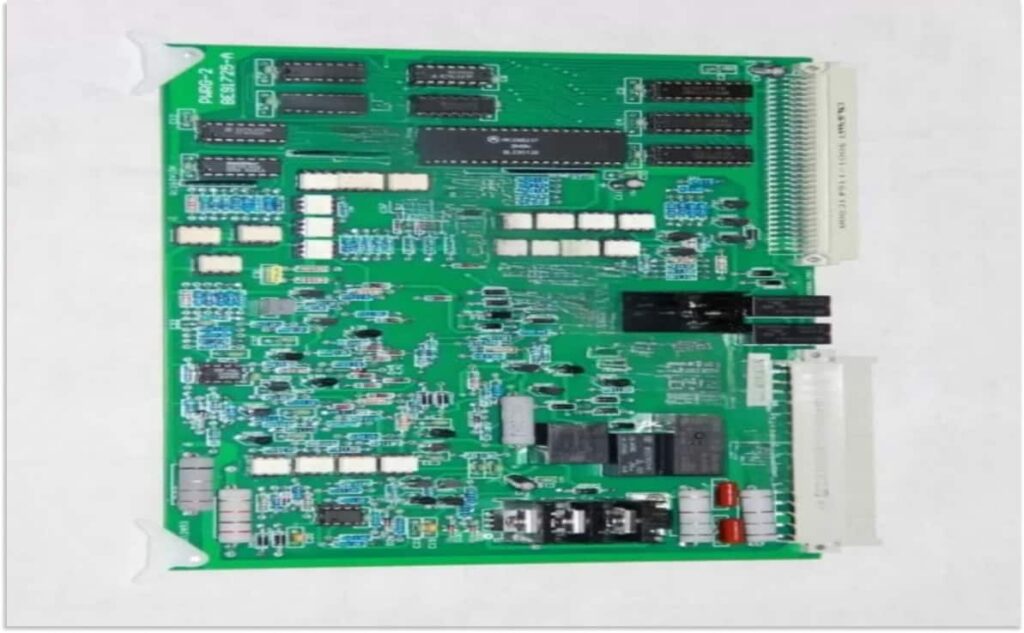

Trong môi trường sản xuất hiện đại, bo mạch công nghiệp là “trái tim” của các hệ thống tự động hóa. Chúng điều khiển mọi hoạt động, từ robot, dây chuyền sản xuất cho đến các thiết bị đo lường. Tuy nhiên, bất kỳ sự cố nào ở các linh kiện trên bo mạch đều có thể gây gián đoạn nghiêm trọng. Vậy, những lỗi thường gặp ở linh kiện bo mạch công nghiệp là gì và làm thế nào để khắc phục chúng?
Sự phức tạp của các hệ thống tự động hóa ngày nay đòi hỏi các kỹ sư và kỹ thuật viên phải có kiến thức sâu rộng về các sự cố liên quan đến bo mạch điện tử. Một linh kiện nhỏ hỏng hóc cũng có thể làm ngưng trệ toàn bộ quy trình, gây tổn thất lớn về thời gian và chi phí. Việc nhận biết sớm và có phương án xử lý kịp thời là yếu tố then chốt để đảm bảo hoạt động sản xuất ổn định.
Bài viết này sẽ cung cấp một cái nhìn tổng quan và chuyên sâu về các lỗi thường gặp của linh kiện bo mạch công nghiệp. Chúng ta sẽ cùng nhau phân tích nguyên nhân, từ những vấn đề đơn giản như hở mối hàn đến các sự cố phức tạp hơn liên quan đến linh kiện bán dẫn. Đồng thời, bài viết cũng sẽ đưa ra các phương pháp chẩn đoán và khắc phục hiệu quả, giúp bạn chủ động hơn trong việc bảo trì và sửa chữa linh kiện bo mạch công nghiệp.

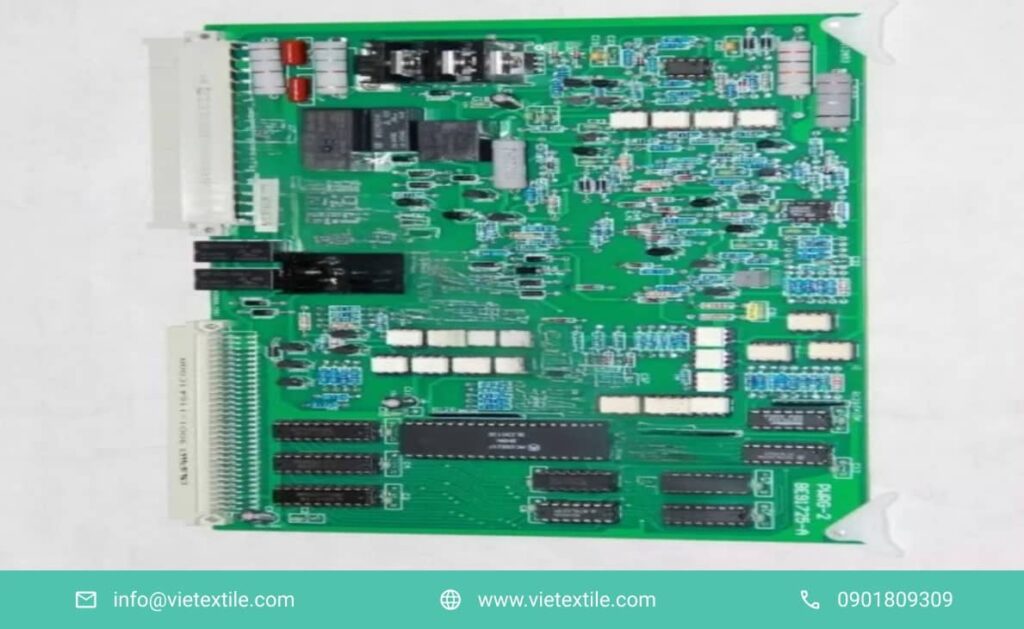

1. Các Dấu Hiệu Nhận Biết Lỗi Linh Kiện Bo Mạch Công Nghiệp
Trước khi đi sâu vào các loại lỗi cụ thể, việc nhận biết các dấu hiệu ban đầu là rất quan trọng. Khi phát hiện các dấu hiệu này, bạn cần tiến hành kiểm tra ngay để tránh hư hỏng nặng hơn.
1.1. Dấu Hiệu Vật Lý
Dấu hiệu vật lý là những thay đổi có thể nhìn thấy, sờ thấy hoặc ngửi thấy trên các linh kiện bo mạch công nghiệp. Đây là bước kiểm tra đầu tiên và đơn giản nhất nhưng lại cực kỳ hiệu quả để chẩn đoán sớm.
- Màu sắc thay đổi và vết cháy xém: Khi một linh kiện hoạt động quá công suất hoặc có dòng điện quá lớn đi qua, nó sẽ nóng lên bất thường. Dấu hiệu rõ ràng nhất là màu sắc của linh kiện hoặc khu vực xung quanh chuyển sang màu nâu, đen hoặc có vết cháy xém. Điều này thường xảy ra với điện trở, cuộn cảm hoặc các đường mạch in.
- Biến dạng vật lý: Một số linh kiện như tụ điện hóa (electrolytic capacitor) rất nhạy cảm với nhiệt độ và áp suất. Khi bị quá nhiệt hoặc quá áp, chất điện phân bên trong sẽ sôi lên, làm cho vỏ tụ bị phồng ra ở phần đầu hoặc đáy, thậm chí có thể bị rò rỉ hoặc nổ.
- Mùi khét: Mùi khét đặc trưng của nhựa hoặc các chất hóa học bị đốt cháy là dấu hiệu chắc chắn của một linh kiện bị quá nhiệt. Mùi này thường xuất hiện khi các linh kiện như điện trở, biến áp hoặc IC bị ngắn mạch.
- Tiếng ồn bất thường: Bo mạch điện tử khi hoạt động bình thường sẽ không phát ra tiếng ồn đáng kể. Nếu bạn nghe thấy tiếng kêu lách tách (click), tiếng vo ve (hum) hoặc tiếng rít (whine), đó có thể là dấu hiệu của biến áp, cuộn cảm hoặc tụ điện đang gặp vấn đề.
- Hở mối hàn (Cold Solder Joint): Mối hàn lạnh là tình trạng mối hàn không được nung chảy đủ để tạo ra liên kết vững chắc giữa chân linh kiện và mạch in. Dấu hiệu của mối hàn lạnh là bề mặt hàn bị xù xì, có vết nứt hoặc không bóng. Lỗi này có thể gây ra kết nối chập chờn hoặc không có kết nối, dẫn đến hoạt động không ổn định.
1.2. Dấu Hiệu Về Chức Năng
Dấu hiệu chức năng là những biểu hiện của sự bất thường trong hoạt động của thiết bị, thường chỉ có thể nhận biết được khi thiết bị đã được bật nguồn và hoạt động.
- Thiết bị không hoạt động hoặc mất nguồn: Đây là lỗi phổ biến nhất và dễ nhận biết nhất. Khi thiết bị không khởi động được, có thể do lỗi nguồn, lỗi vi điều khiển hoặc lỗi ngắn mạch trên bo mạch.
- Hoạt động không ổn định và chập chờn: Thiết bị có thể tự động khởi động lại, màn hình nhấp nháy, hoặc hoạt động không đúng với chương trình đã được lập trình. Nguyên nhân có thể là do lỗi phần mềm, nguồn điện không ổn định, hoặc các linh kiện trên bo mạch đã cũ và suy giảm hiệu suất.
- Đèn báo lỗi (LED/Display): Nhiều bo mạch công nghiệp được tích hợp các đèn LED báo trạng thái hoặc màn hình hiển thị mã lỗi. Việc giải mã các mã lỗi này là cách nhanh nhất để xác định vấn đề và tìm ra giải pháp.
- Nhiệt độ bất thường: Bo mạch nóng hơn so với bình thường là dấu hiệu của việc các linh kiện đang phải làm việc quá tải. Bạn có thể sử dụng súng đo nhiệt hồng ngoại hoặc cảm biến nhiệt để kiểm tra. Nhiệt độ cao kéo dài sẽ làm giảm tuổi thọ của linh kiện.

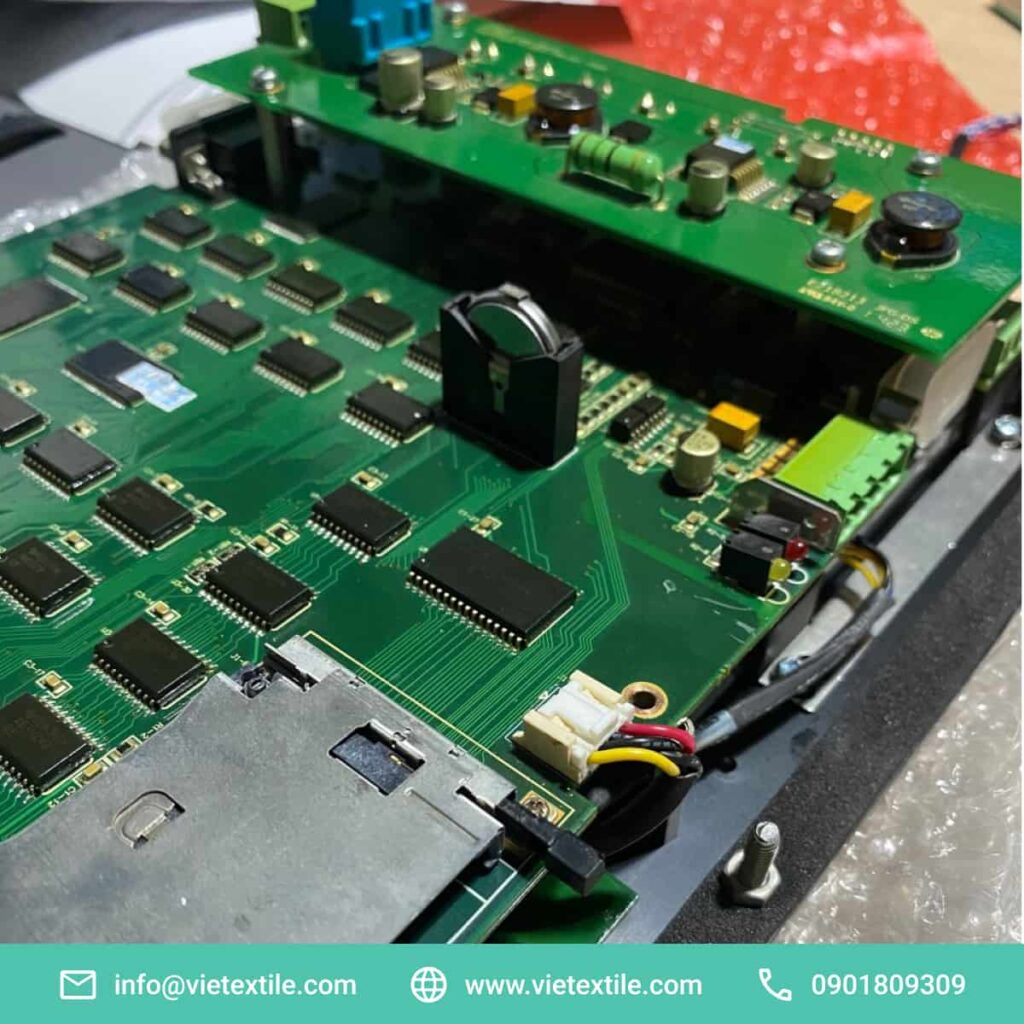

2. Các Lỗi Thường Gặp Ở Linh Kiện Bo Mạch Công Nghiệp
Dưới đây là một số lỗi phổ biến mà các kỹ thuật viên thường xuyên gặp phải. Hiểu rõ bản chất của từng lỗi sẽ giúp việc chẩn đoán các lỗi của linh kiện bo mạch công nghiệp trở nên chính xác hơn.
2.1. Lỗi Liên Quan Đến Tụ Điện
Tụ điện là một trong những linh kiện bo mạch công nghiệp dễ bị hư hỏng nhất. Các loại tụ điện hóa (electrolytic capacitor) đặc biệt nhạy cảm với nhiệt độ và tuổi thọ.
- Nguyên nhân:
- Quá nhiệt: Khi hoạt động trong môi trường nhiệt độ cao hoặc gần các linh kiện tỏa nhiệt mạnh, chất điện phân bên trong tụ điện hóa sẽ bay hơi. Điều này làm giảm điện dung và tăng trở kháng nội bộ (ESR), dẫn đến hiệu suất kém và cuối cùng là hỏng hóc.
- Quá áp: Điện áp đột ngột tăng cao vượt quá giới hạn định mức sẽ phá vỡ lớp điện môi, gây ra hiện tượng đoản mạch bên trong tụ.
- Tuổi thọ: Ngay cả trong điều kiện hoạt động bình thường, chất điện phân trong tụ cũng dần bay hơi theo thời gian, làm suy giảm dần các đặc tính của tụ, dẫn đến mất ổn định mạch.
- Dấu hiệu: Dấu hiệu rõ ràng nhất là phần đỉnh của tụ điện bị phồng lên. Ngoài ra, có thể có dấu vết rò rỉ chất lỏng màu nâu hoặc đen ở đáy hoặc đỉnh tụ. Khi đo bằng đồng hồ, tụ có thể bị ngắn mạch hoặc điện dung thay đổi đáng kể.
- Khắc phục: Thay thế tụ điện mới có cùng thông số về điện dung (Farad), điện áp (V), và nhiệt độ hoạt động. Nếu tụ bị hỏng do quá nhiệt hoặc quá áp, hãy xem xét sử dụng tụ có điện áp và nhiệt độ chịu đựng cao hơn để tăng độ bền.
2.2. Lỗi Liên Quan Đến IC (Integrated Circuit)
IC là “bộ não” của bo mạch, điều khiển các hoạt động phức tạp. Hư hỏng IC có thể do nhiều nguyên nhân.
- Nguyên nhân:
- Quá nhiệt: Các IC hiện đại có mật độ bóng bán dẫn rất cao, tạo ra lượng nhiệt lớn khi hoạt động. Hệ thống tản nhiệt kém hiệu quả hoặc môi trường quá nóng sẽ làm IC quá nhiệt, dẫn đến hỏng hóc vĩnh viễn các kết nối bên trong.
- Quá áp hoặc quá dòng: Xung điện áp đột ngột hoặc dòng điện vượt quá giới hạn cho phép có thể làm cháy các mạch vi mô tinh vi bên trong IC.
- Tĩnh điện (ESD – Electrostatic Discharge): Xả tĩnh điện khi chạm vào IC có thể làm hỏng các mạch bán dẫn. Đây là lý do tại tại sao các kỹ thuật viên thường sử dụng dây đeo tay chống tĩnh điện khi sửa chữa.
- Lỗi từ nhà sản xuất: Mặc dù hiếm, nhưng một số IC có thể bị lỗi sản xuất, gây ra sự cố trong quá trình sử dụng.
- Dấu hiệu: Mạch không hoạt động, IC bị nóng bất thường ngay sau khi cấp nguồn, hoặc có vết cháy xém trên vỏ. Một số trường hợp, chỉ một chức năng cụ thể của thiết bị bị hỏng.
- Khắc phục: Thay thế IC mới. Đây là công việc đòi hỏi kỹ năng hàn chuyên nghiệp và thiết bị chuyên dụng như trạm hàn khí nóng. Trước khi thay IC, cần kiểm tra kỹ các linh kiện liên quan để đảm bảo không có lỗi nào khác gây hỏng IC mới.
2.3. Lỗi Liên Quan Đến Điện Trở (Resistor)
Điện trở thường rất bền, nhưng đôi khi vẫn có thể bị hỏng do quá tải.
- Nguyên nhân: Dòng điện đi qua quá lớn, vượt quá công suất định mức của điện trở. Nguyên nhân gốc rễ thường là do một linh kiện khác trong mạch bị ngắn mạch, làm cho điện trở phải chịu tải lớn hơn thiết kế.
- Dấu hiệu: Điện trở bị cháy đen, nổ hoặc có vết nứt trên thân.
- Khắc phục: Thay thế bằng điện trở có cùng giá trị điện trở và công suất tương tự. Nếu lỗi tái diễn, cần kiểm tra các linh kiện khác trong cùng mạch để tìm ra nguyên nhân gây quá tải ban đầu.
2.4. Lỗi Liên Quan Đến Diode và Transistor
Hai linh kiện bo mạch công nghiệp này thường được sử dụng trong các mạch nguồn và mạch điều khiển.
- Nguyên nhân: Ngắn mạch, quá áp, quá dòng, hoặc quá nhiệt. Vì chúng thường được sử dụng làm công tắc điện tử hoặc chỉnh lưu, chúng là những thành phần đầu tiên bị ảnh hưởng khi có sự cố nguồn.
- Dấu hiệu: Dùng đồng hồ vạn năng để kiểm tra. Diode hỏng có thể bị ngắn mạch (dẫn cả hai chiều) hoặc hở mạch (không dẫn chiều nào). Transistor hỏng có thể không còn khả năng điều khiển dòng điện, dẫn đến mạch bị hở hoặc ngắn mạch.
- Khắc phục: Sau khi đo đạc và xác định hư hỏng, thay thế linh kiện mới có cùng thông số. Cần cẩn trọng để không làm hỏng các linh kiện xung quanh khi hàn.
2.5. Lỗi Mối Hàn Lạnh (Cold Solder Joint)
Đây là một lỗi phổ biến nhưng khó phát hiện, thường xảy ra trong quá trình sản xuất.
- Nguyên nhân: Mối hàn không được nung chảy đúng cách, không tạo ra liên kết chắc chắn giữa chân linh kiện và mạch in. Điều này có thể do nhiệt độ mỏ hàn không đủ, thời gian hàn quá ngắn hoặc bề mặt mạch bị oxy hóa.
- Dấu hiệu: Bề mặt mối hàn xù xì, không bóng, hoặc có vết nứt nhỏ. Lỗi này thường gây ra các sự cố chập chờn, lúc chạy lúc không, hoặc thiết bị tự khởi động lại.
- Khắc phục: Hàn lại mối hàn bằng mỏ hàn chuyên dụng, đảm bảo nhiệt độ phù hợp và sử dụng thêm chất trợ hàn (flux) để làm sạch và tăng khả năng bám dính.
3. Quy Trình Chẩn Đoán Và Khắc Phục Các Linh Kiện Bo Mạch Công Nghiệp
Để sửa chữa bo mạch hiệu quả, cần tuân thủ một quy trình khoa học.
3.1. Phân Tích Dấu Hiệu Ban Đầu
Bước đầu tiên và quan trọng nhất là quan sát bằng mắt thường. Dùng kính lúp hoặc kính hiển vi soi mạch để tìm kiếm các dấu hiệu vật lý như vết cháy, nứt vi mô trên đường mạch, hay các linh kiện bị phồng, rò rỉ. Hãy chú ý đến cả những thay đổi nhỏ về màu sắc của lớp phủ bảo vệ (solder mask). Ghi lại các mã lỗi hiển thị trên màn hình hoặc đèn LED báo trạng thái của thiết bị, vì đây thường là gợi ý đầu tiên cho nguyên nhân cốt lõi.
3.2. Đo Đạc Và Phân Tích Mạch
Sau khi quan sát, sử dụng các thiết bị chuyên dụng để đo lường và phân tích sâu hơn.
- Kiểm tra điện áp nguồn: Dùng đồng hồ vạn năng (multimeter) để kiểm tra các mức điện áp nguồn trên bo mạch. Đảm bảo các mức điện áp (như 3.3V, 5V, 12V) ổn định và đúng với thiết kế. Nguồn điện không ổn định có thể là nguyên nhân gây ra nhiều lỗi khác.
- Kiểm tra thông mạch: Chế độ thông mạch của đồng hồ vạn năng giúp phát hiện các đường mạch in bị đứt hoặc các mối hàn bị hở.
- Đo giá trị linh kiện: Đo giá trị điện trở, điện dung, và các thông số khác của linh kiện. Nếu giá trị đo được khác xa so với giá trị ghi trên linh kiện hoặc trên sơ đồ mạch, có thể linh kiện đã hỏng.
- Phân tích tín hiệu với máy hiện sóng (Oscilloscope): Đối với các lỗi liên quan đến tín hiệu, máy hiện sóng là công cụ không thể thiếu. Nó cho phép bạn trực quan hóa dạng sóng tín hiệu, phát hiện các nhiễu loạn, xung đột bất thường hoặc tín hiệu bị méo.
3.3. Xác Định và Thay Thế Linh Kiện Hỏng
Sau khi xác định được linh kiện hỏng thông qua các bước trên, tiến hành thay thế.
- Tháo linh kiện hỏng: Sử dụng mỏ hàn chuyên dụng, dây hút chì (solder wick) hoặc bơm hút chì để loại bỏ mối hàn cũ. Đối với các linh kiện dán (SMD) phức tạp như IC, cần sử dụng trạm hàn khí nóng (hot air rework station) để đảm bảo không làm hỏng các chân linh kiện.
- Làm sạch mạch in: Sau khi tháo linh kiện, vệ sinh khu vực hàn bằng cồn isopropyl và bàn chải để loại bỏ hoàn toàn các cặn hàn và hóa chất. Điều này giúp mối hàn mới bám chắc hơn.
- Hàn linh kiện mới: Cẩn thận lắp linh kiện mới vào đúng vị trí và hàn lại. Đảm bảo nhiệt độ mỏ hàn phù hợp và thời gian hàn vừa đủ để tạo ra một mối hàn bóng, mịn và chắc chắn.
3.4. Kiểm Tra Lại Chức Năng
Sau khi sửa chữa, cần kiểm tra lại toàn bộ bo mạch để đảm bảo mọi chức năng đã hoạt động bình thường.
- Kiểm tra sơ bộ: Dùng đồng hồ vạn năng để kiểm tra lại các mức điện áp và thông mạch để đảm bảo không có lỗi đoản mạch sau khi hàn.
- Kiểm tra hoạt động: Cắm bo mạch vào thiết bị và kiểm tra chức năng. Nếu có thể, hãy chạy thử ở các điều kiện tải khác nhau để đảm bảo bo mạch hoạt động ổn định.
- Kiểm tra nhiệt độ: Sử dụng camera nhiệt hoặc súng đo nhiệt hồng ngoại để kiểm tra nhiệt độ của các linh kiện. Nếu có linh kiện nào nóng bất thường, hãy kiểm tra lại nguyên nhân. Nếu lỗi vẫn còn, cần quay lại bước chẩn đoán ban đầu.
4. Các Biện Pháp Phòng Ngừa Và Bảo Dưỡng Linh Kiện Bo Mạch Công Nghiệp
Để hạn chế tối đa các lỗi bo mạch, việc bảo dưỡng định kỳ là vô cùng quan trọng.
4.1. Vệ Sinh Định Kỳ và Đúng Cách
Vệ sinh linh kiện bo mạch công nghiệp không chỉ là việc loại bỏ bụi bẩn thông thường mà còn là một quy trình kỹ thuật. Bụi bẩn, dầu mỡ hay các hạt kim loại li ti trên linh kiện bo mạch công nghiệp có thể gây ra hiện tượng ngắn mạch, cản trở quá trình tản nhiệt và ăn mòn bề mặt mạch.
- Dụng cụ chuyên dụng: Sử dụng khí nén chuyên dụng hoặc cọ mềm, bàn chải chống tĩnh điện để loại bỏ bụi bẩn.
- Dung dịch làm sạch: Dùng cồn isopropyl (IPA) hoặc các dung dịch vệ sinh bo mạch chuyên dụng để lau sạch các vết bẩn cứng đầu, vết dầu mỡ. Đảm bảo bo mạch hoàn toàn khô ráo trước khi cấp nguồn trở lại.
- Tần suất vệ sinh: Tần suất vệ sinh tùy thuộc vào môi trường làm việc. Với môi trường bụi bẩn, ẩm ướt, nên vệ sinh thường xuyên hơn, có thể hàng tuần hoặc hàng tháng.
4.2. Kiểm Soát Môi Trường Hoạt Động
Môi trường xung quanh có ảnh hưởng trực tiếp đến tuổi thọ của linh kiện bo mạch công nghiệp.
- Nhiệt độ và độ ẩm: Duy trì nhiệt độ và độ ẩm ổn định trong phạm vi cho phép của nhà sản xuất. Nhiệt độ quá cao sẽ đẩy nhanh quá trình lão hóa của linh kiện, trong khi độ ẩm cao có thể gây ra hiện tượng ngưng tụ nước, dẫn đến chập mạch và ăn mòn.
- Chống rung và sốc: Lắp đặt bo mạch trong các tủ điện hoặc hộp bảo vệ có khả năng chống rung, sốc.
- Chống nhiễu: Sử dụng các biện pháp chống nhiễu điện từ (EMI) như cáp bọc giáp hoặc hộp che chắn để bảo vệ bo mạch khỏi các nguồn nhiễu từ động cơ, biến áp hay các thiết bị điện tử khác.
4.3. Nâng Cấp Hệ Thống Tản Nhiệt
Nhiệt độ là kẻ thù số một của linh kiện bo mạch công nghiệp. Quá nhiệt làm giảm hiệu suất và tuổi thọ của các bộ phận như IC, vi xử lý.
- Giải pháp tản nhiệt: Sử dụng quạt làm mát, tản nhiệt nhôm, hoặc thậm chí là các tấm tản nhiệt (heat pipe) cho các linh kiện quan trọng, đặc biệt là vi xử lý và IC công suất.
- Keo tản nhiệt: Bôi keo tản nhiệt (thermal paste) giữa IC và tản nhiệt để đảm bảo truyền nhiệt hiệu quả.
4.4. Sử Dụng Bộ Nguồn Ổn Định
Bộ nguồn đóng vai trò bảo vệ linh kiện bo mạch công nghiệp khỏi các sự cố điện.
- Ổn định điện áp: Sử dụng bộ nguồn chất lượng cao, có tính năng chống sốc điện (surge protection), ổn định điện áp đầu ra.
- Lọc nhiễu: Bộ nguồn cần có khả năng lọc các nhiễu từ lưới điện để đảm bảo dòng điện sạch, không làm ảnh hưởng đến hoạt động của bo mạch.
- Hệ thống UPS: Đối với các bo mạch quan trọng, cần sử dụng bộ lưu điện (UPS) để bảo vệ bo mạch khỏi các sự cố mất điện đột ngột hoặc điện áp không ổn định.
5. Câu Hỏi Thường Gặp (FAQ) về Linh Kiện Bo Mạch Công Nghiệp
5.1. Sửa linh kiện bo mạch công nghiệp có khó không?
Việc sửa linh kiện bo mạch công nghiệp đòi hỏi kiến thức chuyên sâu về điện tử, kỹ năng hàn tốt và các thiết bị chuyên dụng. Đối với các lỗi đơn giản như thay tụ, điện trở, bạn có thể tự làm nếu có kinh nghiệm. Tuy nhiên, với các lỗi phức tạp liên quan đến IC, vi điều khiển, bạn nên tìm đến các chuyên gia.
5.2. Tại sao linh kiện bo mạch công nghiệp bị ẩm?
Linh kiện bo mạch công nghiệp bị ẩm là do môi trường hoạt động có độ ẩm cao, hoặc có hơi nước ngưng tụ. Điều này có thể dẫn đến hiện tượng ăn mòn, chập mạch, và hỏng hóc các linh kiện.
5.3. Có nên tự sửa chữa linh kiện bo mạch công nghiệp không?
Nếu bạn không phải là kỹ thuật viên chuyên nghiệp, việc tự sửa chữa linh kiện bo mạch công nghiệp có thể gây ra hư hỏng nặng hơn, thậm chí gây nguy hiểm cho bản thân. Tốt nhất là nên tìm đến các đơn vị sửa chữa uy tín, có kinh nghiệm.
