Máy dệt Tsudakoma, dù là dòng máy dệt khí hay máy dệt kiếm (Rapier), đều nổi tiếng với tốc độ cao, độ ổn định và độ bền vượt trội. Tuy nhiên, cường độ vận hành liên tục và môi trường làm việc khắc nghiệt (nhiệt độ, độ ẩm, bụi xơ) khiến các bộ phận hao mòn của máy dệt phải chịu áp lực rất lớn. Việc nắm rõ các lỗi thường gặp của phụ tùng máy dệt Tsudakoma không chỉ giúp kỹ thuật viên chẩn đoán nhanh chóng mà còn là chìa khóa để triển khai chiến lược bảo trì phòng ngừa hiệu quả.
Bài phân tích chuyên sâu này sẽ đi sâu vào các nhóm lỗi phổ biến nhất ở phụ tùng máy dệt Tsudakoma, từ cơ cấu dẫn sợi ngang, hệ thống điều khiển điện tử cho đến các bộ phận cơ khí chịu tải. Mục tiêu là cung cấp một cẩm nang chi tiết về cách khắc phục sự cố, giảm thiểu thời gian dừng máy (Downtime) và tối ưu hóa chất lượng sản phẩm.
1. Lỗi Liên Quan Đến Phụ Tùng Hệ Thống Dẫn Sợi Ngang (Weft Insertion System)
Đây là nhóm lỗi thường gặp nhất, ảnh hưởng trực tiếp và nghiêm trọng đến hiệu suất (Efficiency) và tiêu thụ năng lượng của máy dệt.

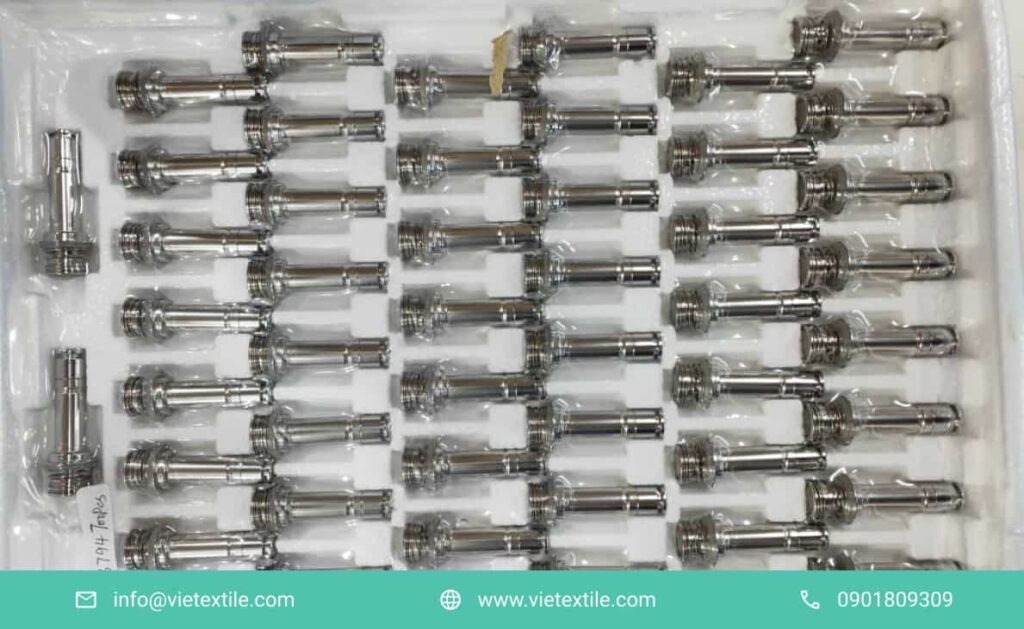

1.1. Lỗi Nozzle Chính/Phụ (Main/Sub Nozzles) Bị Mòn Hoặc Tắc Nghẽn
- Nguyên Nhân Lỗi: Nozzle là phụ tùng máy dệt Tsudakoma chịu ma sát và áp lực khí nén liên tục. Lỗi chủ yếu do mài mòn lỗ phun làm giảm hiệu suất khí động học, hoặc do bụi bẩn, dầu mỡ tích tụ làm tắc nghẽn cục bộ.
- Triệu Chứng:
- Tăng đột ngột áp suất khí nén cần thiết để duy trì tốc độ.
- Tần suất đứt sợi ngang (Weft Stop) tăng cao, đặc biệt ở RPM cao.
- Sợi ngang bị chùng (slack pick) hoặc không đạt đến cửa sổ dệt (miss pick).
- Cách Khắc Phục:
- Chẩn Đoán: Đo đường kính lỗ phun Nozzle bằng thước đo chuyên dụng để xác định mức độ mòn.
- Khắc Phục: Sử dụng bộ vệ sinh Nozzle chuyên dụng và dung dịch tẩy rửa không ăn mòn để làm sạch định kỳ. Nếu độ mòn vượt quá giới hạn (tolerance), cần thay thế phụ tùng máy dệt Tsudakoma Nozzle mới chính hãng.
1.2. Lỗi Van Solenoid Điều Khiển Khí Nén (Solenoid Valve)
- Nguyên Nhân Lỗi: Van Solenoid là phụ tùng máy dệt Tsudakoma đóng mở cực nhanh, dễ bị mòn cơ học bên trong, hoặc cuộn dây điện từ bị hỏng do nhiệt độ và quá tải.
- Triệu Chứng:
- Thời Gian Phản Hồi Chậm (Slow Response Time): Dẫn đến sai lệch thời điểm phun khí, gây lỗi đứt sợi ngang.
- Van Bị Kẹt (Stuck Open/Close): Van không đóng/mở được, khiến khí nén bị rò rỉ (lãng phí năng lượng) hoặc không phun khí.
- Cách Khắc Phục:
- Chẩn Đoán: Sử dụng chức năng kiểm tra van (Solenoid Test) trên HMI của máy dệt để đo thời gian phản hồi thực tế của van.
- Khắc Phục: Nếu lỗi do kẹt, thử vệ sinh bộ lọc khí. Nếu thời gian phản hồi chậm, cần thay thế toàn bộ phụ tùng máy dệt Tsudakoma Solenoid Valve bằng linh kiện chính hãng để đảm bảo độ chính xác timing.
2. Lỗi Liên Quan Đến Phụ Tùng Cơ Cấu Cắt Sợi (Cutting Mechanism)
Lỗi ở cơ cấu cắt ảnh hưởng trực tiếp đến chất lượng biên vải (Selvage Quality) và là nguyên nhân phổ biến gây dừng máy.
2.1. Lưỡi Cắt Sợi Ngang (Cutter Blade) Bị Cùn Hoặc Gãy
- Nguyên Nhân Lỗi: Ma sát cao và tần suất cắt lớn (hàng triệu lần/ngày) khiến lưỡi cắt bị mòn hoặc sứt mẻ.
- Triệu Chứng:
- Biên vải bị xù xì, không gọn gàng (fraying selvage).
- Tăng lỗi đứt sợi ngang tại vị trí cắt hoặc lỗi biên.
- Tiếng ồn lớn bất thường khi cơ cấu cắt hoạt động.
- Cách Khắc Phục:
- Kiểm Tra: Kiểm tra trực quan độ sắc bén của lưỡi cắt.
- Khắc Phục: Thay thế phụ tùng máy dệt Tsudakoma Cutter Blade định kỳ theo khuyến nghị của nhà sản xuất (thường dựa trên số Picks dệt). Luôn điều chỉnh khoảng cách (gap) và thời điểm cắt (timing) sau khi thay lưỡi cắt mới.
2.2. Hư Hỏng Của Cụm Kẹp Biên (Tucking Device / Leno Selvedge)
- Nguyên Nhân Lỗi: Các chi tiết cơ khí nhỏ trong cụm kẹp biên bị mài mòn, hoặc lò xo bị yếu.
- Triệu Chứng: Biên vải bị lỏng lẻo, dễ bung, không giữ được cấu trúc.
- Cách Khắc Phục:
- Điều Chỉnh: Kiểm tra và điều chỉnh lại độ căng của sợi kẹp biên.
- Thay Thế: Nếu lỗi do mòn cơ học, cần thay thế phụ tùng máy dệt Tsudakoma cụm kẹp biên hoặc các chi tiết pin/lever bị mòn trong cụm này.
3. Lỗi Liên Quan Đến Phụ Tùng Điện Tử Và Điều Khiển (Electronic & Control Parts)
Các lỗi điện tử thường khó chẩn đoán và đòi hỏi kỹ năng chuyên môn cao, nhưng chúng có thể gây ra dừng máy hoàn toàn hoặc lỗi vải liên tục.
3.1. Lỗi Bo Mạch Điều Khiển Chính (Main PCB/Micro-Processor Board)
- Nguyên Nhân Lỗi: Sốc điện áp, nhiệt độ cao, độ ẩm hoặc sự lão hóa linh kiện bán dẫn.
- Triệu Chứng: Máy không khởi động, lỗi hiển thị trên HMI, hoặc hoạt động không ổn định (intermittent stop).
- Cách Khắc Phục:
- Chẩn Đoán: Kiểm tra nguồn cấp điện, các kết nối cáp. Nếu các kiểm tra cơ bản không phát hiện lỗi, cần cách ly và kiểm tra PCB bằng thiết bị chuyên dụng.
- Khắc Phục: Trong hầu hết các trường hợp, PCB cần được sửa chữa bởi đơn vị chuyên nghiệp hoặc thay thế bằng phụ tùng máy dệt Tsudakoma PCB chính hãng để đảm bảo độ tương thích và hiệu năng.

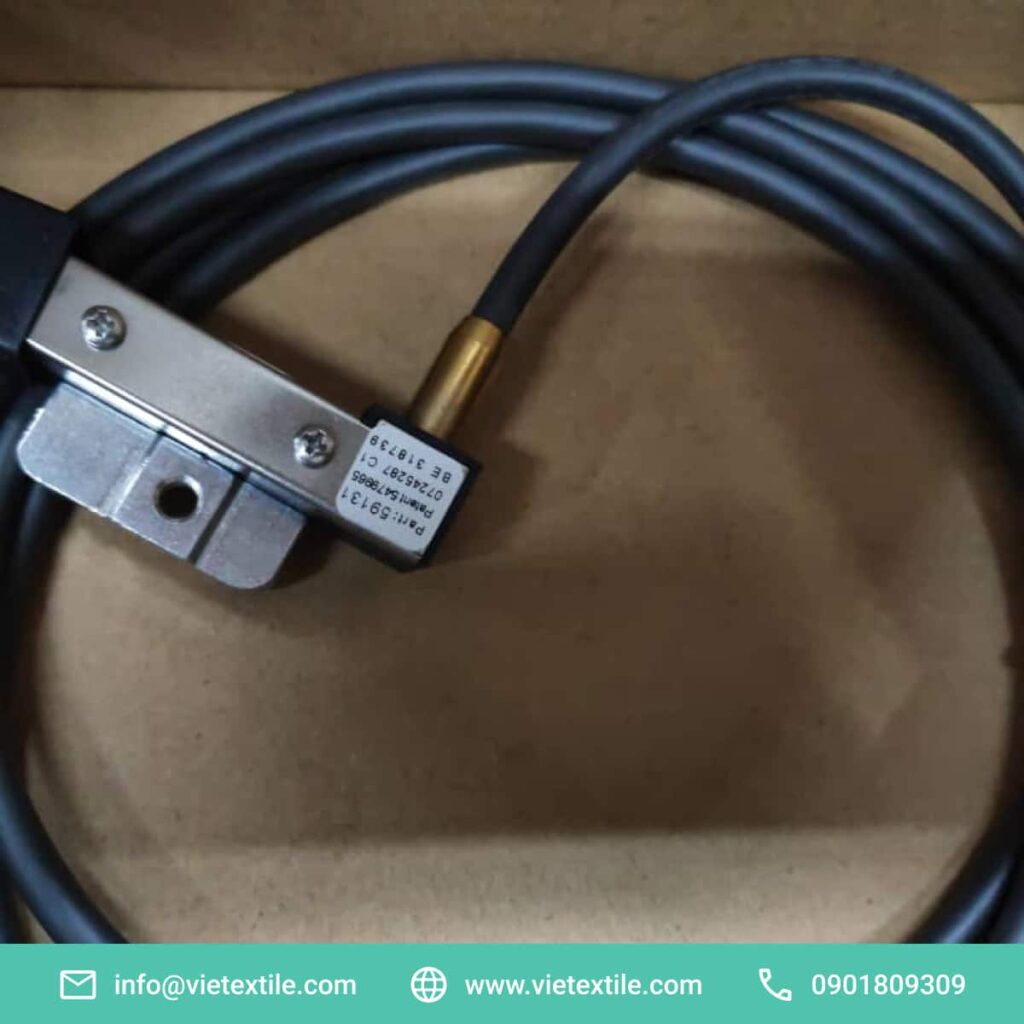

3.2. Lỗi Cảm Biến Sợi Ngang/Dọc (Weft/Warp Sensor)
- Nguyên Nhân Lỗi: Bụi xơ tích tụ trên bề mặt cảm biến quang, hoặc lỗi mạch điện bên trong cảm biến.
- Triệu Chứng: Máy dừng đột ngột (false stop) không rõ nguyên nhân (cảm biến báo đứt sợi dù sợi vẫn còn), hoặc máy không dừng khi sợi đã đứt (long smash).
- Cách Khắc Phục:
- Vệ Sinh: Lau chùi bề mặt cảm biến bằng khí nén hoặc dung dịch làm sạch chuyên dụng.
- Điều Chỉnh: Kiểm tra lại độ nhạy (sensitivity) của cảm biến qua HMI. Nếu sau khi vệ sinh mà lỗi vẫn tiếp diễn, cần thay thế phụ tùng máy dệt Tsudakoma cảm biến mới.
4. Lỗi Phụ Tùng Cơ Khí Chịu Tải Và Hệ Thống Truyền Động
Các lỗi này thường là nguyên nhân gây ra tiếng ồn lớn, độ rung cao và hỏng hóc nghiêm trọng hơn cho toàn bộ máy dệt nếu không được xử lý kịp thời.
4.1. Vòng Bi (Bearings) Và Bạc Đạn Bị Mòn
- Nguyên Nhân Lỗi: Ma sát cao, tải trọng lớn và bôi trơn không đầy đủ hoặc sử dụng dầu mỡ kém chất lượng.
- Triệu Chứng:
- Tiếng ồn cơ khí bất thường (latching noise) hoặc tiếng rít.
- Tăng nhiệt độ cục bộ tại các vị trí bearing.
- Độ rung (Vibration) tăng cao, làm giảm tuổi thọ của các phụ tùng máy dệt Tsudakoma khác.
- Cách Khắc Phục:
- Chẩn Đoán: Sử dụng thiết bị đo độ rung (Vibration Analyzer) để xác định chính xác vòng bi bị hỏng.
- Khắc Phục: Thay thế vòng bi chính xác theo Part Number của nhà sản xuất. Đảm bảo sử dụng dụng cụ tháo lắp chuyên dụng để tránh làm hỏng trục.
4.2. Lỗi Hệ Thống Bôi Trơn Tự Động (Auto-Lubrication System)
- Nguyên Nhân Lỗi: Bơm dầu (Oil Pump) hỏng, van tiết lưu (Metering Valve) bị tắc, hoặc lọc dầu (Oil Filter) quá bẩn.
- Triệu Chứng: Cảnh báo áp suất dầu thấp (Low Oil Pressure) trên HMI, hoặc kỹ thuật viên nhận thấy các khớp chuyển động thiếu dầu.
- Cách Khắc Phục:
- Kiểm Tra: Kiểm tra mức dầu trong bình chứa, độ sạch của lọc dầu.
- Sửa Chữa/Thay Thế: Nếu bơm dầu hỏng, cần thay thế phụ tùng máy dệt Tsudakoma bơm dầu mới. Nếu van tiết lưu tắc, cần tháo ra vệ sinh hoặc thay thế. Đảm bảo sử dụng đúng loại dầu bôi trơn theo yêu cầu kỹ thuật của Tsudakoma.
4.3. Lỗi Của Cơ Cấu Đóng Khổ Dệt (Shedding Mechanism)
Cơ cấu Dobby hoặc Jacquard chịu trách nhiệm tạo khẩu độ dệt (Shed). Lỗi ở đây ảnh hưởng trực tiếp đến chất lượng và độ bền của vải.

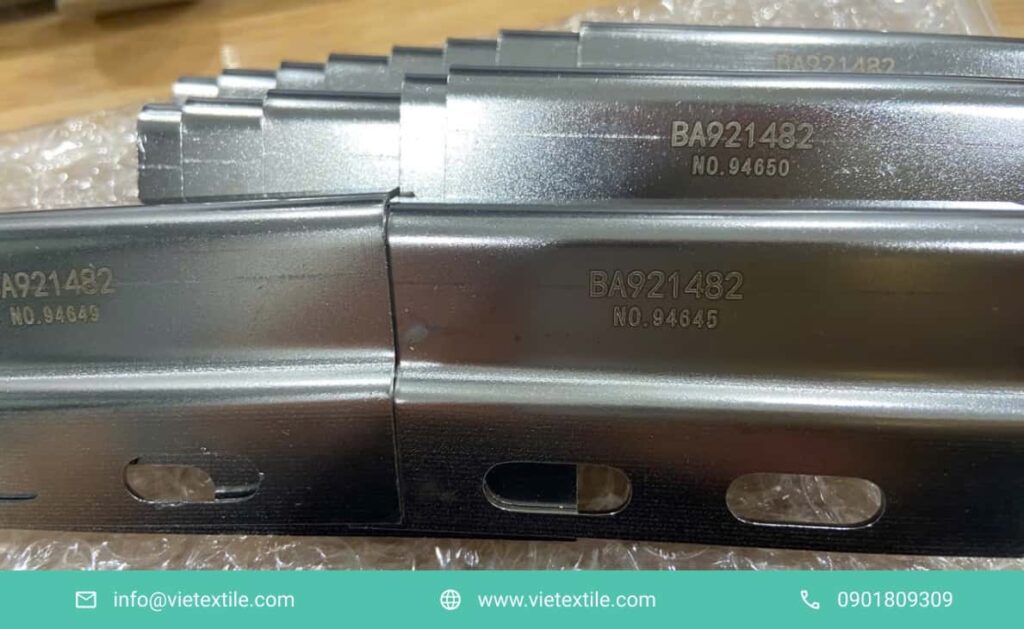

4.3.1. Sự Mài Mòn Của Heald Frame Và Heald Frame Guide
- Nguyên Nhân Lỗi: Khung Heald Frame di chuyển liên tục ở tốc độ cao. Các Heald Frame Guide (bộ phận dẫn hướng) bị mòn do ma sát, hoặc Heald Frame bị cong, vênh.
- Triệu Chứng:
- Vải bị lỗi sợi dọc (Broken End) do ma sát quá mức.
- Tiếng ồn lớn ở khu vực Shedding.
- Khẩu độ dệt không đồng đều, dẫn đến lỗi Barre hoặc Stripe trên vải.
- Cách Khắc Phục:
- Kiểm Tra: Đo độ thẳng và độ song song của Heald Frame. Kiểm tra trực quan các miếng đệm (Guide Plate) của Heald Frame Guide.
- Khắc Phục: Thay thế các bộ phận Guide bị mòn. Nếu Heald Frame bị cong, cần điều chỉnh hoặc thay thế phụ tùng máy dệt Tsudakoma khung dệt mới để đảm bảo độ chính xác của khẩu độ.
4.3.2. Hư Hỏng Cam/Tappet Của Dobby/Jacquard
- Nguyên Nhân Lỗi: Cam và Tappet (hoặc Hook vaˋ Knife trong Jacquard) là các phụ tùng máy dệt Tsudakoma chịu tải động rất lớn. Lỗi thường do mòn bề mặt hoặc hỏng vòng bi (Follower Bearing) đi kèm.
- Triệu Chứng:
- Lỗi Pick Finding (tıˋm sợi ngang) không chính xác.
- Lỗi dệt hoa văn (Pattern Fault) lặp lại.
- Khẩu độ dệt không đúng timing so với Main Shaft.
- Cách Khắc Phục:
- Chẩn Đoán: Kiểm tra timing của Shedding qua HMI và so sánh với giá trị tiêu chuẩn.
- Khắc Phục: Thay thế các bộ phận Cam hoặc Tappet đã bị mòn. Đây là các phụ tùng máy dệt Tsudakoma đòi hỏi độ chính xác cao nên luôn cần sử dụng hàng chính hãng.
5. Lỗi Liên Quan Đến Hệ Thống Căng Sợi Dọc Và Cuộn Vải (Warp Tension And Fabric Take-up)
Độ ổn định của sợi dọc (Warp Tension) và mật độ sợi ngang (Picks Per Inch – PPI) phụ thuộc vào các phụ tùng này.
5.1. Lỗi Load Cell Và Warp Tension Sensor
- Nguyên Nhân Lỗi: Load Cell hoặc Tension Sensor là cảm biến lực điện tử, dễ bị ảnh hưởng bởi quá tải hoặc sự cố điện áp.
- Triệu Chứng:
- Độ căng sợi dọc (Tension) trên HMI hiển thị không ổn định hoặc không chính xác.
- Vải bị lỗi Thick and Thin Place (chỗ dày, chỗ mỏng) do hệ thống Let-off (xả sợi dọc) không điều chỉnh kịp.
- Cách Khắc Phục:
- Hiệu Chuẩn: Tiến hành hiệu chuẩn lại Load Cell theo quy trình chuẩn của Tsudakoma.
- Thay Thế: Nếu không thể hiệu chuẩn, cần thay thế phụ tùng máy dệt Tsudakoma Sensor mới để đảm bảo kiểm soát lực căng sợi dọc tối ưu.
5.2. Lỗi Hộp Số (Gearbox) Và Động Cơ Hệ Thống Take-up
Hệ thống Take-up chịu trách nhiệm cuộn vải thành phẩm với mật độ sợi ngang chính xác (PPI).
- Nguyên Nhân Lỗi: Mài mòn bánh răng trong Gearbox do thiếu dầu hoặc quá tải. Lỗi động cơ Servo/Stepper điều khiển cuộn vải.
- Triệu Chứng:
- Mật độ sợi ngang PPI không chính xác so với cài đặt, thường dẫn đến lỗi Barre xuyên suốt khổ vải.
- Tiếng ồn lớn từ Gearbox của Take-up.
- Cách Khắc Phục:
- Bảo Trì: Kiểm tra và thay dầu Gearbox định kỳ.
- Sửa Chữa/Thay Thế: Thay thế các bánh răng (Gear) hoặc vòng bi bị mòn trong Gearbox. Đối với động cơ Stepper, nếu xảy ra lỗi Missed Step, cần thay thế phụ tùng máy dệt Tsudakoma động cơ mới.
6. Ảnh Hưởng Của Yếu Tố Môi Trường Đến Tuổi Thọ Phụ Tùng
Môi trường nhà máy dệt may đóng vai trò quan trọng trong việc quyết định tuổi thọ và độ tin cậy của phụ tùng máy dệt Tsudakoma.
6.1. Tác Động Của Bụi Xơ Và Độ Ẩm Lên PCB Và Cảm Biến Quang
- Bụi Xơ Dệt: Bụi xơ rất mịn có khả năng bám dính và tích tụ. Khi chúng bám vào bề mặt PCB (đặc biệt là các khu vực có điện áp cao), chúng tạo thành cầu dẫn điện, gây ra hiện tượng đoản mạch (short circuit) hoặc rò rỉ điện (leakage current), làm hỏng các chip điều khiển. Khi bám vào cảm biến quang (Photo Sensor), chúng làm giảm cường độ tín hiệu, gây ra lỗi dừng máy giả (False Stop).
- Độ Ẩm Cao: Độ ẩm cao (thường được duy trì để xử lý sợi) là kẻ thù của linh kiện điện tử và cơ khí. Độ ẩm gây ăn mòn (Corrosion) trên các điểm tiếp xúc của PCB và các van Solenoid. Đối với phụ tùng máy dệt Tsudakoma cơ khí, độ ẩm có thể làm rỉ sét các chi tiết không được bôi trơn tốt.
- Biện Pháp Phòng Ngừa:
- Vệ Sinh Áp Lực Cao: Sử dụng máy hút bụi công nghiệp và khí nén khô để vệ sinh PCB và cảm biến định kỳ.
- Sử Dụng PCB Phủ Lớp Bảo Vệ: Ưu tiên PCB được tráng lớp Conformal Coating để chống ẩm và bụi.
6.2. Ảnh Hưởng Của Nhiệt Độ Đến Dầu Bôi Trơn Và Cơ Khí
- Nhiệt Độ Quá Cao: Máy dệt chạy ở tốc độ RPM cao sinh ra lượng nhiệt lớn. Nhiệt độ cao làm giảm độ nhớt (Viscosity) của dầu bôi trơn, khiến dầu mất khả năng bảo vệ bề mặt kim loại. Điều này đẩy nhanh quá trình mài mòn của các phụ tùng máy dệt Tsudakoma cơ khí như Cam, Bearing và Gear.
- Biện Pháp Khắc Phục:
- Sử Dụng Dầu Chuyên Dụng: Chỉ sử dụng dầu bôi trơn có chỉ số độ nhớt cao (High Viscosity Index) và ổn định nhiệt tốt.
- Kiểm Soát Hệ Thống Làm Mát: Đảm bảo hệ thống làm mát dầu (Oil Cooler) hoặc quạt làm mát hoạt động hiệu quả.
7. Chiến Lược Toàn Diện Giảm Thiểu Lỗi Phụ Tùng Máy Dệt Tsudakoma
Để tối ưu hóa hiệu suất và tuổi thọ của phụ tùng máy dệt Tsudakoma, nhà máy cần chuyển đổi từ bảo trì khắc phục (Reactive) sang bảo trì phòng ngừa (Preventive) và bảo trì dự báo (Predictive).
7.1. Thiết Lập Chu Kỳ Bảo Trì Phòng Ngừa (Preventive Maintenance – PM)
- Lịch Trình Định Kỳ: Xây dựng lịch trình PM dựa trên Picks dệt được (vıˊ dụ: 200 triệu Picks cho Nozzle và 1 tỷ Picks cho Cam/Bearing).
- Kiểm Tra Định Kỳ:
- Hàng Tuần: Kiểm tra áp suất khí nén, nhiệt độ dầu bôi trơn, độ rung tổng thể.
- Hàng Tháng: Vệ sinh chi tiết các bộ phận Solenoid, cảm biến, Cutter.
- Hàng Quý: Kiểm tra độ rơ của trục chính, điều chỉnh lại timing của Weft Insertion.
7.2. Quản Lý Chất Lượng Nguồn Vật Tư
- Tuyệt Đối Ưu Tiên OEM/Chính Hãng: Đối với các phụ tùng máy dệt Tsudakoma quan trọng (PCB, Nozzle, Cam, Bearing), tuyệt đối ưu tiên linh kiện chính hãng hoặc OEM từ nhà cung cấp uy tín. Linh kiện kém chất lượng không chỉ hỏng nhanh mà còn gây hỏng các bộ phận liên quan khác.
- Đào Tạo Kỹ Thuật: Thường xuyên đào tạo kỹ thuật viên về quy trình thay thế và điều chỉnh phụ tùng máy dệt Tsudakoma để tránh các lỗi lắp đặt (installation errors) có thể dẫn đến hỏng hóc sớm.
8. Kết Luận: Tối Ưu Hóa Chi Phí Nhờ Bảo Trì Dự Báo
Việc hiểu rõ các lỗi thường gặp và áp dụng chiến lược bảo trì dự báo là yếu tố then chốt giúp các nhà máy tận dụng tối đa lợi thế công nghệ của máy dệt Tsudakoma. Đầu tư vào phụ tùng máy dệt Tsudakoma chất lượng cao không phải là chi phí, mà là đầu tư vào sự ổn định của năng suất và chất lượng vải.
VieTextile là đối tác chiến lược, chuyên cung cấp các giải pháp phụ tùng máy dệt Tsudakoma chính hãng và dịch vụ kỹ thuật bảo trì dự báo chuyên sâu. Chúng tôi cam kết giúp bạn giảm thiểu tối đa downtime và tối ưu hóa hiệu suất vận hành của dây chuyền sản xuất.
9. Câu Hỏi Thường Gặp (FAQ) Về Phụ Tùng Máy Dệt Tsudakoma
Q1: Phụ tùng máy dệt Tsudakoma có thể được sửa chữa hay phải luôn thay thế mới? A1: Tùy thuộc vào loại phụ tùng. Các bộ phận cơ khí đơn giản (Lever, Bushing) có thể được sửa chữa/phục hồi. Tuy nhiên, các phụ tùng máy dệt Tsudakoma điện tử (PCB), các chi tiết khí nén (Nozzle, Solenoid Valve) hoặc các bộ phận cơ khí chịu tải cao (Cam, Bearing) nên được thay thế mới hoặc sửa chữa bởi chuyên gia để đảm bảo độ chính xác kỹ thuật.
Q2: Nguyên nhân chính gây ra lỗi lặp lại ở nhiều máy dệt Tsudakoma là gì? A2: Nguyên nhân chính thường là do sự cố hệ thống, chứ không phải do lỗi phụ tùng máy dệt Tsudakoma đơn lẻ. Ví dụ:
- Hệ Thống Khí Nén: Chất lượng khí nén kém (dıˊnh nước/daˆˋu) làm hỏng van Solenoid hàng loạt.
- Môi Trường: Nhiệt độ/độ ẩm quá cao làm hỏng PCB và cảm biến.
- Nguồn Điện: Biến động điện áp làm hỏng các bộ phận điều khiển điện tử.
Q3: Có thể sử dụng phần mềm ERP để quản lý kho phụ tùng máy dệt Tsudakoma không? A3: Có, việc tích hợp phần mềm ERP hoặc CMMS (Computerized Maintenance Management System) giúp quản lý tồn kho phụ tùng máy dệt Tsudakoma dựa trên số Picks dệt được và lịch sử MTBF (Mean Time Between Failures), cho phép bảo trì dự báo (Predictive Maintenance) hiệu quả hơn.
